C’est là qu’intervient la Pompe à Vide, l’outil qui ne se contente pas de “faire le vide”, mais qui garantit la déshydratation absolue du circuit. Cet outil est aussi essentiel que le Manifold pour éviter les pannes précoces et garantir la performance énergétique des systèmes.
Une pompe à vide frigoriste est un équipement électromécanique conçu pour extraire l’air et l’humidité des circuits de climatisation, pompes à chaleur et installations frigorifiques.
Contrairement à une pompe classique, elle crée une dépression très précise (vide partiel) dans le système avant le remplissage en fluide frigorigène.
Ce qui distingue la pompe à vide frigoriste des équipements généralistes, c’est sa capacité à atteindre des vides extrêmement bas. Tandis qu’une pompe standard peine à descendre sous 1 mbar, une pompe frigoriste atteint facilement 0,1 mbar, voire moins. Son débit élevé (50 à 150 litres par minute) et sa robustesse la rendent capable de supporter les fluides frigorigènes sans dégradation. Elle intègre également un manomètre haute précision qui affiche le vide en millibar ou en microns, permettant au frigoriste de vérifier en temps réel que le tirage progresse correctement.
Techniquement, la pompe à vide frigoriste comprend un moteur électrique qui entraîne une chambre de pompage. Cette chambre crée la dépression en expulsant l’air du circuit. Un clapet anti-retour empêche l’air de revenir en arrière, tandis qu’un réservoir d’huile lubrifie les pièces internes et protège la pompe de l’usure. La tuyauterie de raccordement relie l’ensemble au circuit à vider, et c’est précisément à ce niveau que la précision devient critique.
Comprendre l’importance du tirage au vide, c’est comprendre pourquoi cette étape n’est jamais à négliger. Lorsqu’un circuit frigorifique contient de l’air ou de l’humidité, plusieurs phénomènes destructeurs se mettent en place.
D’abord, l’humidité réagit chimiquement avec le fluide frigorigène pour former de l’acide. Cet acide corrode progressivement les parois internes du circuit, des tuyaux et surtout du compresseur. Cette corrosion interne est invisible de l’extérieur, mais elle s’aggrave silencieusement jusqu’au jour où le compresseur tombe en panne. Le coût ? Entre 500 et 2000 euros de remplacement, sans compter l’arrêt de l’installation.
Ensuite, l’air compressé dans le circuit réduit la performance énergétique de 10 à 30%. Cela signifie que votre climatisation ou votre pompe à chaleur consomme beaucoup plus d’électricité pour un résultat moins bon. Sur une année, cette surconsoommation peut représenter plusieurs centaines d’euros.
Les fuites prématurées constituent un troisième risque majeur. L’humidité et l’air dégradent les joints d’étanchéité bien plus vite que le fluide frigorigène seul. Résultat : des fuites apparaissent quelques mois après l’installation, forçant à des interventions d’urgence coûteuses.
Enfin, il existe un risque électrique souvent sous-estimé. L’humidité à l’intérieur du compresseur peut créer des courts-circuits, endommageant les bobinages du moteur. C’est une panne irréversible qui nécessite le remplacement complet du compresseur.
En France, le tirage au vide n’est pas une option : c’est une obligation légale. La norme EN 13313-1 spécifie les exigences techniques pour les pompes à vide, tandis que la Directive F-Gas (UE 517/2014) impose de vérifier l’étanchéité du circuit avant tout remplissage en fluide frigorigène. Tout frigoriste certifié doit respecter ces normes, et le non-respect peut entraîner des amendes jusqu’à 1500 euros.

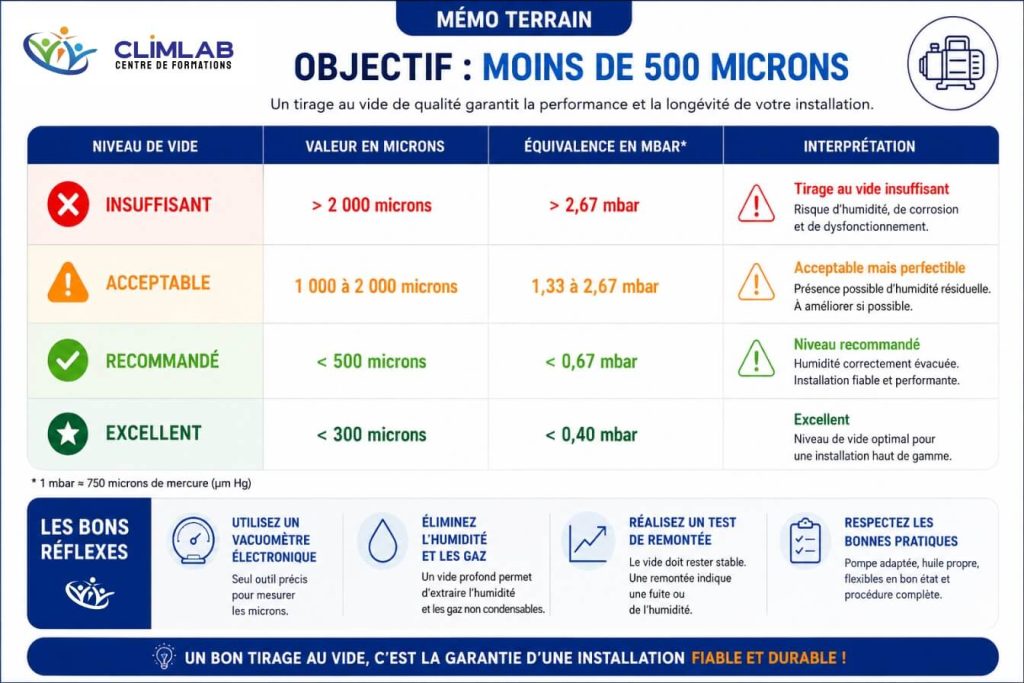

Le vide minimum recommandé dépend du contexte. Pour les installations neuves, il faut atteindre entre 0,1 et 0,5 mbar (soit 100 à 500 microns). En maintenance, 1 à 2 mbar peut être acceptable selon les circonstances. Mais dans tous les cas, le tirage doit durer au minimum 15 à 30 minutes en continu pour être efficace.
Avant de brancher votre pompe à vide, prenez le temps de vérifier son état général. Inspectez visuellement le boîtier pour détecter toute fuite d’huile, assurez-vous que le manomètre affiche correctement et que tous les raccords sont intacts. Une pompe défaillante ne vous donnera que des résultats faussement rassurants.
La sécurité personnelle est tout aussi importante. Enfilez vos équipements de protection : gants de travail, lunettes de sécurité et chaussures fermées. Les pompes à vide dégagent de la chaleur et peuvent projeter des gouttelettes d’huile. Vérifiez également que le circuit frigorifique est complètement dépressurisé avant de commencer. S’il reste du fluide frigorigène sous pression, vous risquez une projection dangereuse.
Inspectez tous les raccords du circuit pour vous assurer qu’ils sont serrés et étanches. Même une micro-fuite compromettrait tout votre travail de tirage au vide. Préparez un espace bien ventilé autour de votre zone de travail, car les pompes dégagent de la chaleur et peuvent créer une atmosphère inconfortable.
Rassemblez votre matériel : une pompe à vide adaptée (débit minimum 50-150 litres par minute), des tuyaux de raccordement au diamètre approprié, un manifold (collecteur de tirage), un manomètre haute précision, de l’huile spéciale pompe à vide si nécessaire, et des chiffons pour le nettoyage.
Commencez par fermer tous les robinets du circuit frigorifique. Cette précaution évite les surprises lors du raccordement. Connectez ensuite votre pompe au manifold via les tuyaux basse pression. Le manifold est votre interface de contrôle : c’est lui qui vous permettra d’ouvrir ou fermer progressivement l’accès au circuit.
Raccordez le manifold au circuit en utilisant les vannes de service, généralement situées sur les ports basse et haute pression. Avant de serrer définitivement, purgez les tuyaux en ouvrant légèrement les vannes pendant 5 à 10 secondes. Cela permet à l’air emprisonné dans les tuyaux de s’échapper. Fermez ensuite les vannes et vérifiez l’étanchéité de chaque raccord avec un détecteur de fuite électronique. Une fuite même mineure compromettrait complètement votre tirage au vide, rendant tout le processus inutile.
Mettez la pompe en marche et ouvrez progressivement les vannes du manifold. Ne les ouvrez jamais d’un coup : une ouverture brutale peut créer un choc de pression qui endommage la pompe. Observez attentivement le manomètre dès le démarrage. Le vide doit descendre régulièrement, sans à-coups. Notez l’heure exacte du démarrage pour respecter la durée minimale de tirage.
La progression du vide suit généralement un schéma prévisible. Pendant les 5 premières minutes, vous verrez une descente rapide du manomètre, passant de 1000 mbar à environ 100 mbar. C’est normal : vous expulsez l’air “facile” du circuit. Entre 5 et 15 minutes, la descente ralentit progressivement, passant de 100 mbar à 10 mbar. C’est à ce moment que vous commencez à éliminer l’humidité plus profondément ancrée. Après 15 à 30 minutes, le vide se stabilise autour de votre cible (0,1 à 0,5 mbar pour une installation neuve).
Laissez la pompe fonctionner pendant 15 à 30 minutes minimum, selon la taille du circuit. Un petit circuit (moins de 5 litres) peut se contenter de 15 minutes, tandis qu’un gros circuit (plus de 20 litres) nécessite 30 minutes ou plus. Surveillez le manomètre en continu. Il ne doit pas remonter. Si vous observez une remontée du vide, c’est le signe d’une fuite que vous n’aviez pas détectée lors de la vérification initiale.
Une fois que vous avez atteint votre vide cible et que le temps minimum est écoulé, effectuez un test d’étanchéité crucial. Fermez les vannes du manifold, arrêtez la pompe et attendez 5 minutes. Pendant ce temps, observez le manomètre. S’il reste stable ou remonte très légèrement (moins de 0,1 mbar par minute), c’est bon signe. Une remontée supérieure à 0,5 mbar par minute indique une fuite présente dans le circuit. Dans ce cas, arrêtez immédiatement, localisez la fuite avec votre détecteur électronique, réparez-la, puis recommencez le tirage au vide.
Quand tout est conforme, fermez les vannes du manifold et arrêtez la pompe. Attendez 2 à 3 minutes que la pompe refroidisse avant de débrancher les tuyaux. Cette pause évite les brûlures et permet à la pompe de se stabiliser. Débranchez les tuyaux avec précaution, puis vous pouvez procéder au remplissage en fluide frigorigène selon les spécifications du circuit.
Avant de déclarer le travail terminé, vérifiez votre checklist finale : le vide atteint correspond-il à vos objectifs (0,1-0,5 mbar) ? La durée de tirage a-t-elle respecté le minimum (15-30 minutes) ? L’étanchéité a-t-elle été confirmée sans remontée anormale ? Avez-vous rempli une fiche de suivi pour la traçabilité ? Cette dernière étape est obligatoire en France pour justifier que vous avez respecté les normes F-Gas.
Votre pompe à vide est un investissement important, et comme tout équipement de précision, elle nécessite un entretien régulier pour conserver sa performance.
En France, tout frigoriste doit effectuer un contrôle annuel de ses outils de travail, y compris la pompe à vide. Ce n’est pas une simple recommandation : c’est une obligation légale. Ce contrôle garantit que votre manomètre affiche correctement (tolérance acceptée : ±5%), que le circuit de la pompe est étanche, que la performance de tirage correspond aux spécifications du fabricant, qu’il n’y a pas de fuite d’huile, et que l’ensemble respecte les normes EN 13313-1.
Pourquoi cette obligation ? Parce qu’une pompe à vide défaillante vous donnerait une fausse confiance. Vous croiriez avoir atteint un vide correct alors que le manomètre vous ment. Résultat : une installation mal préparée, des pannes prématurées, et votre responsabilité civile engagée.
Climlab propose le contrôle annuel obligatoire de vos outils frigoristes. Découvrez nos services de contrôle pour vous assurer que votre pompe à vide fonctionne dans les normes.
Entre les contrôles annuels, vous devez effectuer une maintenance de base. Avant chaque utilisation, inspectez visuellement votre pompe pour détecter les fuites d’huile ou les dommages visibles. Tous les 50 heures d’utilisation, nettoyez les filtres pour éviter l’encrassement qui réduirait les performances. Tous les 100 à 150 heures d’utilisation, vidangez l’huile en utilisant exclusivement de l’huile spéciale frigoriste. Ne réutilisez jamais l’huile usagée : elle est contaminée et risquerait de corroder votre pompe de l’intérieur.
Tous les 6 mois, effectuez un test de performance simple : lancez votre pompe sur un circuit fermé et vérifiez qu’elle atteint son vide nominal en 30 minutes. Si ce n’est pas le cas, c’est que l’usure interne progresse. Enfin, faites calibrer votre manomètre annuellement chez un prestataire agréé. C’est une dépense mineure (50-150 euros) comparée aux risques d’une mesure inexacte.
Certains symptômes indiquent que votre pompe à vide approche de la fin de sa vie utile. Si elle ne descend plus en dessous de 5 mbar malgré 30 minutes de tirage, c’est que l’usure interne est avancée. Une fuite d’huile visible signale que les joints sont usés et doivent être remplacés. Un manomètre qui saute ou reste bloqué indique un capteur défaillant. Des bruits anormaux ou des vibrations suggèrent un problème mécanique. Enfin, si le temps de tirage s’allonge progressivement (ce qui prenait 20 minutes en prend maintenant 40), c’est que l’efficacité se dégrade.
Beaucoup de frigoristes inexpérimentés pensent que 5 minutes de tirage suffisent, surtout sur de petits circuits. C’est une erreur coûteuse. Sans tirage au vide adéquat, le compresseur tombe en panne en 6 à 12 mois. Le coût de remplacement ? Entre 500 et 2000 euros. Toujours respecter les 15 à 30 minutes minimum, même sur les plus petits circuits. C’est l’assurance que votre installation fonctionnera correctement pendant des années.
Une pompe classique n’atteint jamais le vide requis pour la frigorifique. Vous risquez un vide insuffisant et une contamination du fluide frigorigène. Investissez dans une pompe spécifiquement conçue pour la frigorifique, avec un débit minimum de 50 à 150 litres par minute. C’est un investissement qui se rentabilise rapidement en évitant les pannes.
Une fuite même mineure rend le tirage au vide complètement inefficace. Testez l’étanchéité avec un détecteur électronique avant chaque utilisation. Si vous détectez une fuite, localisez-la précisément, réparez-la, puis recommencez le tirage au vide. Ne jamais ignorer une fuite en espérant qu’elle disparaîtra.
C’est l’erreur la plus dangereuse. Sans contrôle annuel, vous n’avez aucune garantie que votre manomètre affiche correctement. Vous pouvez croire avoir atteint un vide correct alors que ce n’est pas le cas. Planifiez le contrôle chez un prestataire agréé comme Climlab. C’est obligatoire, c’est peu coûteux, et c’est votre protection.
Une pompe à vide qui fonctionne sans surveillance peut surchauffer, s’user prématurément, ou même présenter un risque d’incendie. Restez à proximité, vérifiez le manomètre toutes les 5 minutes, et assurez-vous que la pompe ne fait pas de bruits anormaux.
Le tirage au vide est une compétence fondamentale pour tout frigoriste professionnel. Une mauvaise exécution compromet la durée de vie de l’installation (5-10 ans au lieu de 15-20 ans), réduit la performance énergétique de 10 à 30%, et vous expose à des poursuites pour non-respect des normes F-Gas.
Climlab propose des formations spécialisées pour maîtriser cette compétence critique. Consulter nos formations froid et frigoriste pour développer vos compétences et sécuriser votre activité professionnelle.
Chez Climlab, nous savons que l’expertise commence avec la maîtrise de l’outil. C’est pourquoi nous avons à cœur de vous présenter en détail les instruments qui feront de vous des techniciens de diagnostic précis et fiables.
Cette deuxième édition de notre série sur l’outillage met en lumière que la patience et la précision (mesurée au micron) lors du tirage au vide sont la garantie d’une installation durable.
🔧 Rendez-vous le mois prochain pour décortiquer ensemble un nouvel outil essentiel du frigoriste !
Foire aux question
Ce sont deux unités de mesure du vide. Le mbar (millibar) est l’unité de pression, tandis que le micron est une unité plus précise utilisée pour les très bas vides. La conversion est simple : 1 mbar équivaut à 1000 microns. Donc, un vide cible de 0,1 mbar correspond à 100 microns. Les deux unités sont correctes, mais les microns offrent une meilleure précision pour les très bas vides.
Le minimum recommandé est 15 à 30 minutes selon la taille du circuit. Un petit circuit (moins de 5 litres) peut se contenter de 15 minutes, tandis qu’un gros circuit (plus de 20 litres) nécessite 30 minutes ou plus. Si le circuit est très humide, augmentez la durée à 45-60 minutes. La norme EN 13313-1 recommande 15 minutes minimum, mais ne soyez jamais trop court sur cette étape.
Une remontée du vide est le signe d’une fuite. Arrêtez immédiatement, localisez la fuite avec un détecteur électronique, puis serrez les raccords ou remplacez les joints défaillants. Une remontée supérieure à 0,5 mbar par minute est inacceptable et indique une fuite significative. Recommencez le tirage au vide après réparation.
Oui, mais avec précautions. Nettoyez les tuyaux entre chaque utilisation et vidangez l’huile si elle est contaminée. Vérifiez l’étanchéité après chaque changement de circuit. Le risque principal est la contamination croisée si de l’huile s’échappe d’un circuit à l’autre.
Les prix varient selon la qualité et le débit. Une pompe d’entrée de gamme (débit 50 litres/min) coûte entre 300 et 600 euros. Le milieu de gamme (débit 100 litres/min, manomètre digital) se situe entre 600 et 1200 euros. Le haut de gamme (débit 150 litres/min, double étage, précision ±2%) coûte entre 1200 et 2500 euros. Cet investissement se rentabilise en 10 à 15 interventions grâce aux pannes évitées.
Oui, même si ca n’est pas obligatoire en France, nous recommandons vivement de contrôler votre pompe.
💡 Exemple concret : Une pompe à vide défectueuse peut fausser la déshydratation d’un circuit frigorifique et provoquer des pannes futures.
En la faisant contrôler lors du passage annuel, vous gagnez en efficacité et prévenez les retours sur chantier.
Oui, absolument. Le changement d’huile est une étape d’entretien cruciale. L’huile de la pompe absorbe l’humidité et les contaminants extraits du circuit frigorifique. Une huile saturée ne permet plus à la pompe d’atteindre le niveau de vide profond nécessaire. Nous recommandons de vérifier l’huile avant chaque utilisation majeure et de la changer selon les préconisations du fabricant.
Oui, c’est même plus critique que jamais. Bien que les fluides modernes (comme ceux couverts dans notre formation Hydrocarbures) soient plus respectueux de l’environnement, leur sensibilité à l’humidité et l’exigence de performance des nouvelles machines impliquent une déshydratation du circuit irréprochable. La rigueur du tirage au vide est la fondation de toute installation de qualité.
La technique du tirage au vide est une compétence centrale enseignée dans nos formations. Elle est couverte en détail dans :
La Formation Attestation de Capacité Catégorie 1 pour la conformité légale.
La Formation Dépannage pour les interventions sur circuit ouvert.
